6kW Chofu R290 AEYC-0649ZU-CH1

Chofu AEYC-0649ZU-CH1: R290 lucht-watermonoblockwarmtepomp van 6,0 kW met 230 V-aansluiting, voor verwarming, koeling en tapwaterbereiding. ErP-pakketklasse A+++ bij 35 °C en A++ bij 55 °C, volgens de fiche voor gemiddeld klimaat.

Productinformatie, handleidingen en downloads

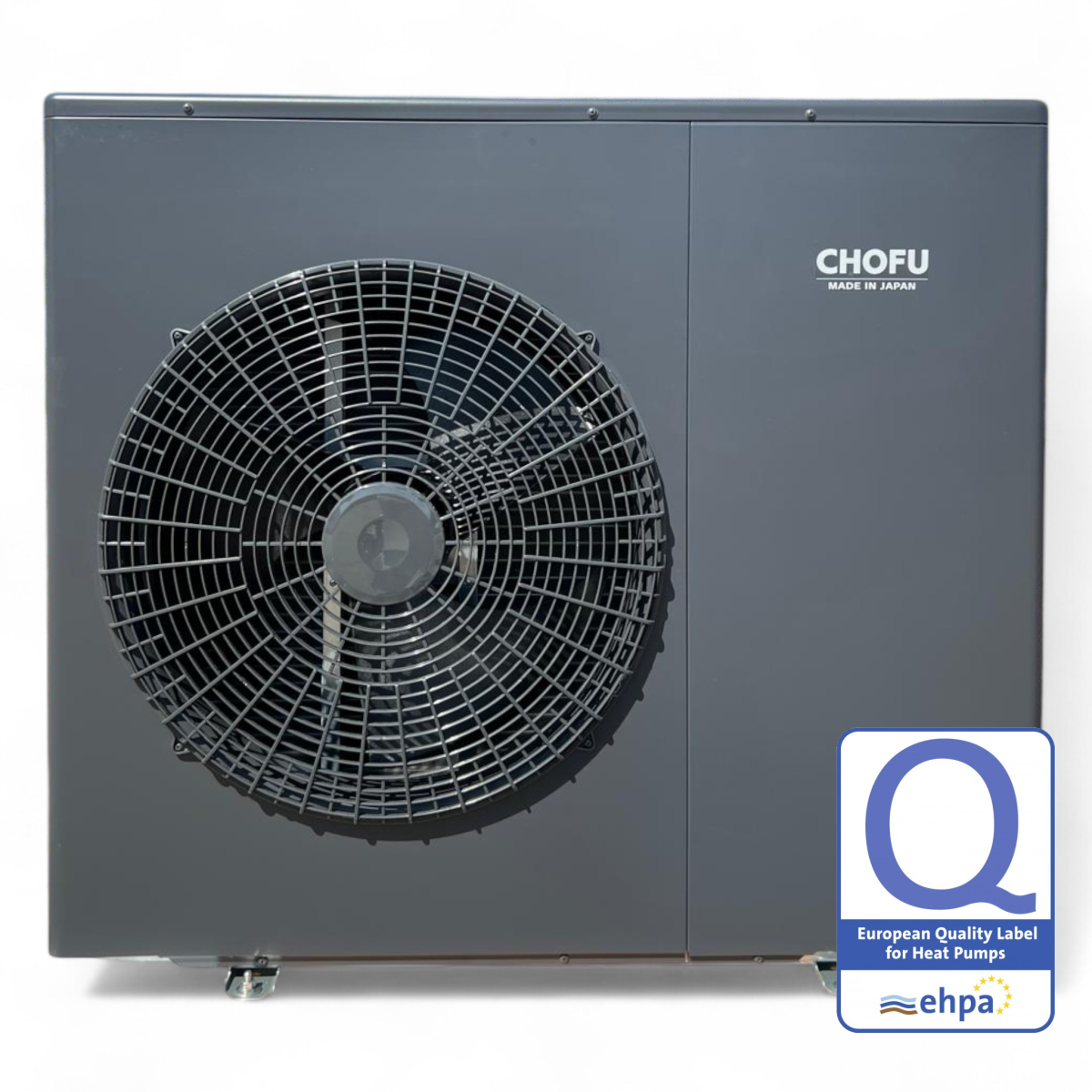

Chofu AEYC-0649ZU-CH1 R290 monoblockwarmtepomp

Deze lucht-waterwarmtepomp met R290 is geschikt voor ruimteverwarming, koeling en tapwaterbereiding met een geschikte indirect verwarmde boiler. Het gesloten koudemiddelcircuit bevindt zich in de buitenunit; binnen wordt de warmtepomp aangesloten op de hydraulische installatie.

Vermogen en efficiëntie

Volgens de fabrikantshandleiding levert dit model 6,0 kW bij A7/W35 en 6,0 kW bij A−5/W55. Bij deze laatste meetconditie is de buitenlucht −5 °C en de aanvoertemperatuur 55 °C. Dimensioneer de installatie op de gebouwgebonden warmteverliesberekening en de relevante vermogensgegevens.

Model AEYC-0649ZU-CH1
Voeding 1N~ 230 V, 50 Hz
Koudemiddel R290 (propaan)
Verwarmingsvermogen A7/W35 6,0 kW
COP A7/W35 4,88
Verwarmingsvermogen A−5/W55 6,0 kW
Maximale bedrijfsstroom verwarmen 16,6 A
Afmetingen H × B × D 886 × 1.000 × 330 mm
Nettogewicht 82 kg
Energie-efficiëntie volgens ErP-pakketfiche A+++ bij 35 °C / A++ bij 55 °C; gemiddeld klimaat

Regeling en CMR-4100M

De regeling ondersteunt weersafhankelijke verwarming, koeling, tapwater en tijdprogramma’s. De CMR-4100M-touchscreenregelaar met wifi is apart beschikbaar. Controleer de benodigde uitvoering en firmware bij het samenstellen van de installatie.

Hydraulische inrichting

Stem de hydraulische schakeling af op de verwarmingszones, tapwaterboiler, benodigde waterinhoud en het afgiftesysteem. De fabrikantshandleiding bevat principeschema’s voor verschillende configuraties. Bekijk ook het technische schema op deze pagina en de COP- en vermogensgegevens bij de downloads.

Documentatie

De Nederlandse brochure is beschikbaar bij de downloads. De actuele originele installatiehandleiding en CMR-4100M-handleiding zijn Engelstalig; de taal staat bij iedere download vermeld.

Hydraulische schema’s raadplegen

De 230V-handleiding hieronder behandelt de hydraulische aansluitingen vanaf PDF-pagina 20 en pompconfiguraties vanaf PDF-pagina 86. Stem de gekozen schakeling af op de verwarmingskringen, tapwaterboiler, benodigde doorstroming en waterinhoud. Bij een complete set gelden daarnaast de installatievoorschriften van hydrobox en boiler.

Handleidingen en downloads

Een Nederlandstalige brochure of toelichting vervangt de modelspecifieke installatiehandleiding niet. De taal staat bij iedere download vermeld.

Video: kennismaken met de Chofu R290-serie

Bekijk de Nederlandstalige R290-serievideo van HEIZKRAFT op YouTube. Dit is een algemene productintroductie van de serie. Controleer de modelspecifieke gegevens en handleiding voor de uitvoering die je kiest.

Prijs

(€ 5.570,84* incl. btw)

* Voor resellers werken wij met groothandelprijzen. Login of registreer voor de beste prijs

Energy efficiency class

A+++ (35 °C) / A++ (55 °C)

Technisch schema

Downloads

Brochure NL

Brochure NL

Installatie- en bedieningshandleiding 230 V (Engels, augustus 2026)

Installatiehandleiding Chofu R290 230 V - Engels

Chofu R290 COP's en vermogens

COP_power_info

CMR-4100M: bediening en wifi (Engels)

CMR-4100M: bediening en wifi (Engels)

ErP-gegevens: 35 °C en 55 °C (Engels)

ErP-gegevens: 35 °C en 55 °C (Engels)

Veelgestelde vragen

Voorbeeld nachtmodus van 23:00 tot 7:00 Zie pag. 50 van de handleiding. Ga naar het installateursmenu met de volgende handelingen: Houd de knoppen Menu, - en + tegelijkertijd 3 seconden ingedrukt. Ga naar parameter 1321 en zet deze op 23:00. Zet parameter 1322 op 24:00. Zet parameter 1323 op 0:00 (default) en parameter 1324 op 7:00. Sluit het installateursniveau door de knoppen Menu, - en + gelijktijdig in te drukken. Als je nu het silent knopje indrukt links onder dan gaat de compressor gedurende de ingestelde tijd naar 80% van de capaciteit (stille werking). Als je de compressor nog lager wilt instellen kan dat met parameter 4111. Deze kan indien gewenst naar 50% worden teruggeschroefd. Zo lang het stilte knopje aan staat wordt dit protocol gevolgd. Zodra je deze uitschakelt gaat de machine weer naar 100% (of modulerende) werking.

Voorbeeld koelen op 18C watertemperatuur (niet condenserend). Zie pag. 56 van de handleiding. Op de remote controller, ga naar het installateursmenu met de volgende handelingen: Houd de knoppen Menu, - en + tegelijkertijd 3 seconden ingedrukt. Ga naar parameter 2121 (vast instelpunt uitgaand water in koelen) en zet deze op 18 (default 7). LET OP! De default watertemperatuur is 7 graden, dit is te laag voor niet-condenserend koelen! Indien er géén flow voeler in het circuit is geïnstalleerd, stel parameter 5126 in op 0 (default 1). Sluit het installateursniveau door de knoppen Menu, - en + gelijktijdig in te drukken.

Voorbeeld watertemperatuur tussen 35 en 50 graden, bij 5 tot 20 graden buitentemperatuur. Zie pag. 57 van de handleiding. Ga naar het installateursmenu met de volgende handelingen: Houd de knoppen Menu, - en + tegelijkertijd 3 seconden ingedrukt. Ga naar parameter 2100 en zet deze op 1 (default 0). Zet parameter 2102 op 50 (default 45) en parameter 2103 op 35 (default 30). Zet vervolgens parameter 2104 op 5 graden (default 0). Parameter 2105 is default al 20 dus deze kun je laten staan. Sluit het installateursniveau door de knoppen Menu, - en + gelijktijdig in te drukken. Als de buitentemperatuur nu 5 graden of lager is, dan zal de water- streeftemperatuur 50 graden zijn. Tussen 5 en 20 graden geldt een lineaire functie, in dit voorbeeld is de water- streeftemperatuur bij 10 graden buitentemperatuur dus 45 graden. LET OP! De streeftemperatuur is niet altijd de behaalde temperatuur. Deze is namelijk afhankelijk van het afgegeven vermogen. Als er vermogen tekort komt, zal de streeftemperatuur niet bereikt worden.

Voorbeeld secundaire pomp laten meelopen met de interne circulatiepomp Zie pag. 82 van de handleiding. Sluit de secundaire pomp aan op de PCB via terminal N en terminal 48 (pump 1). Indien aanwezig sluit ook de aardedraad aan. Op de remote controller, ga naar het installateursmenu met de volgende handelingen:   Houd de knoppen Menu, - en + tegelijkertijd 3 seconden ingedrukt. Ga naar parameter 5148 en zet deze op 1 (default 0). Stel parameter 4220 in op 1 (default 0). Sluit het installateursniveau door de knoppen Menu, - en + gelijktijdig in te drukken.

Ja, de warmtepomp heeft geen ingebouwd expansievat. Er dient dus in het circuit een expansievat te worden voorzien. Wel is er een 3 bar overdrukventiel in de buitenunit gemonteerd.

Voorbeeld de gasketel na 30 minuten laten helpen de temperatuur van het water te verhogen. Zie pag. 123 van de handleiding. Op de remote controller, ga naar het installateursmenu met de volgende handelingen: Houd de knoppen Menu, - en + tegelijkertijd 3 seconden ingedrukt. Om te zorgen dat warmtepomp en gasketel samenwerken moet parameter 4700 worden ingesteld op 2; aanvullende modus. Ga naar parameter 4706 (vertragingstijd) en zet deze op 30 (default 5). Maak een afweging tussen comfort en rendement / gasverbruik. Hierop kun je deze vertraging aanpassen. Sluit het installateursniveau door de knoppen Menu, - en + gelijktijdig in te drukken.

Voorbeeld alle dagen van de week 18 graden in de ruimte en tussen 8:00 en 22:00 een temperatuur van 21 graden instellen.
Druk gedurende 3 seconden op de knop Timer (tijdsband koelen verwarmen).
Het zone-nummer knippert. Druk op het vinkje om te bevestigen (default zone 1).
Ga met de + (plus) knop naar alle dagen van de week (MaDiWoDoVrZaZo). Sla deze op met het vinkje.
De eerste aan-tijd wordt aangeduid met 1 On en 0:00. Stel de temperatuur in van 21 graden. Stel vervolgens de Eco temperatuur in op 18 graden (dit is de nachtverlaging).
Stel de tijd in op 8:00. Sla op met de het vinkje. Stel de 1 Off tijd in op 22:00.
Stel de 2 On tijd niet in maar druk op bevestigen. Stel ook 3 On niet in, maar bevestig met het vinkje.
(let op, wil je tot 0:00 uur verwarmen, zet dan 24:00 in het scherm!). Sluit de tijdbandsregeling door 3 seconden op de knop te drukken of doe gedurende 2 minuten niets.
Hier zie je een filmpje over de instelling: https://photos.app.goo.gl/HfNUyyvuHNww7i2x6
